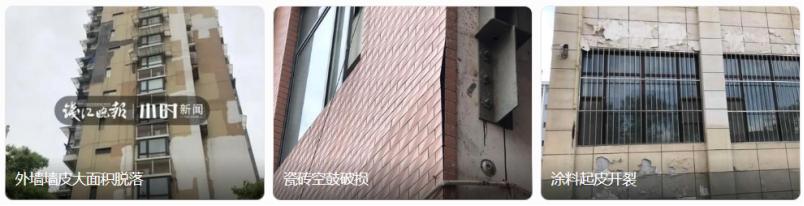

Obrázok 1: Tri zlyhania konvenčných povrchových úprav – veľkoplošná delaminácia, duté dlaždice a pľuzgierovité nátery.
Izolácia vonkajšej steny je kritickou súčasťou energetickej účinnosti budovy. Súčasná priemyselná norma, Technická norma pre vonkajšiu tepelnú izoláciu stien (JGJ 144-2019), je jednoznačná: pri bežnom používaní a bežnej údržbe musí mať vonkajší tepelnoizolačný systém životnosť minimálne 25 rokov. To je minimum, ktoré kód vyžaduje.
V skutočnosti tomu veľa budov ani zďaleka nedosahuje.
Problémom zvyčajne nie je samotný izolačný materiál. Finálna vrstva na vonkajšej strane sa rozdáva ako prvá.
Vonkajší izolačný systém (ETICS) je umiestnený na vonkajšej vrstve budovy a je neustále vystavený vetru, slnku a dažďu. Jeho pracovné prostredie je drsné: kolísanie teploty, vlhkosť, tlak vetra a ultrafialové žiarenie, každý deň.
Väčšina izolačných materiálov je ľahká a pórovitá a sama o sebe nie je zvlášť pevná. Spoliehajú sa na povrchovú vrstvu na vonkajšej strane, ktorá ich chráni.
Ak táto ochrana zlyhá, izolačná vrstva je priamo vystavená riziku.

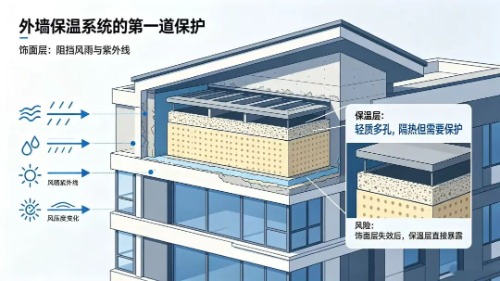

Obrázok 2: Prvou líniou ochrany na izolačnom systéme je konečná vrstva – bariéra proti dažďu hnanému vetrom a UV žiareniu. Akonáhle zlyhá, izolácia je odkrytá.
Existujú tri konštrukčné dôvody, prečo konvenčné povrchové úpravy - keramické dlaždice, kameň a bežné nátery - poškodzujú izolačný systém.
Izolačné dosky, omietková malta a tuhé povrchové úpravy majú veľmi rozdielne koeficienty tepelnej rozťažnosti. Sezónne teplotné cykly a sadanie budovy vytvárajú šmykové napätie.
Toto napätie pôsobí najskôr na konečnú vrstvu. Pevné materiály, ako sú dlaždice a kameň, sa nemôžu deformovať, takže napätie nemá kam ísť - a povrchová vrstva praskne ako prvá.
Keď sa objaví trhlina, dostane sa dovnútra dažďová voda. Keď izolácia absorbuje vodu, jej tepelný výkon prudko klesne. V zime voda zamŕza a expanduje a výsledné namáhanie mrazom poškodzuje omietkovú vrstvu a sklovláknitú mriežku.
Prasknutie, potom vniknutie vody, potom zlyhanie izolácie, potom vyhĺbenie a oddelenie: začarovaný kruh.
Trhlina v povrchovej vrstve je miestom, kde začína celá reťazová reakcia.

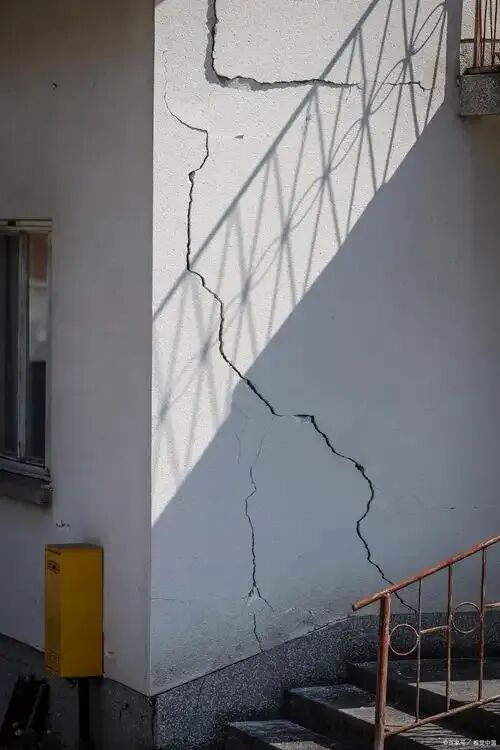

Obrázok 3: Trhlina v konečnej vrstve - počiatočný bod reťazovej reakcie.
Dlaždice a kameň sú ťažké a nemôžu sa zdeformovať.
Napätia vznikajúce zosadaním budovy, vibrácie a tepelná rozťažnosť nedokážu absorbovať povrchovú úpravu, takže prechádzajú priamo do izolovanej omietkovej vrstvy - porušujú sklenenú mriežku a spôsobujú delamináciu a vyhĺbenie izolačnej dosky.
Vonkajšie steny výškových budov zároveň nesú dlhodobé vertikálne ťahové zaťaženie. Pevná povrchová úprava prenáša zaťaženie priamo na izolačnú vrstvu, čo spôsobuje delamináciu dosiek a zlyhanie kotiev.
Akonáhle je izolačná vrstva uvoľnená a dutá, oddelenie je len otázkou času.

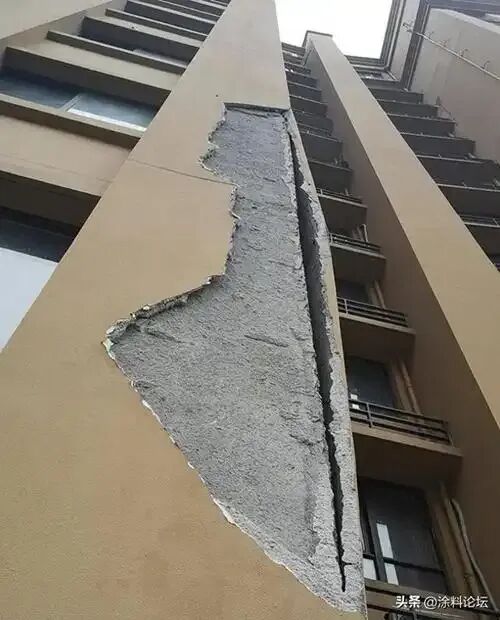

Obrázok 4: Výškový roh stráca svoju povrchovú úpravu a odhaľuje sivý základný náter a sieťku zo sklenených vlákien pod ním.
Bežné spojovacie materiály na báze cementu uvoľňujú rozpustné soli, ktoré napádajú izolačnú vrstvu a sieťovinu zo sklenených vlákien a urýchľujú starnutie a rozpad celého systému.
Bežné nátery začnú kriedovať a blednúť do troch až piatich rokov. Akonáhle je povrch narušený, UV a dažďová voda útočia priamo na izoláciu - a 25-ročná projektovaná životnosť systému sa často skráti na polovicu.

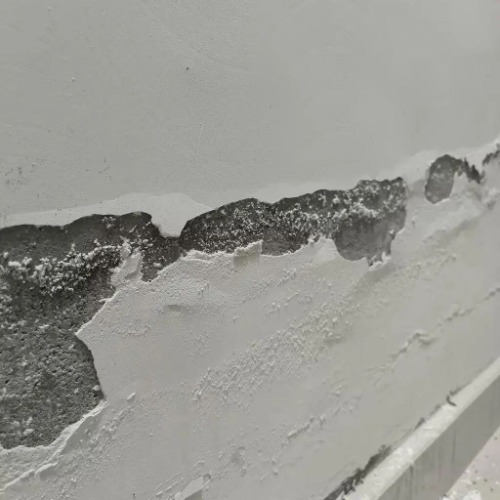

Obrázok 5: Výkvety a delaminácia: soľný výkvet na vlhkom podklade po zlyhaní konečnej úpravy.
Z vyššie uvedenej analýzy vyplýva, že konečný materiál pre vonkajšiu izoláciu potrebuje aspoň štyri vlastnosti:
Po prvé, flexibilné - nepraská. Rozťahuje sa a zmršťuje spolu s izolačnou vrstvou, čím eliminuje praskanie spôsobené teplotou pri zdroji.
Po druhé, ľahký - neodťahuje sa. Nízka vlastná hmotnosť nepridáva žiadne dodatočné zaťaženie izolačnej vrstve, čo je dôležité najmä pri výškových budovách.
Po tretie, vodotesný - netečie. Vytvára úplnú vodotesnú bariéru; ak sa dažďová voda nedostane dovnútra, škody spôsobené mrazom a rozmrazovaním nikdy nezačnú.
Po štvrté, odolný - nedegraduje sa. Zostane dlhodobo neporušený, bez častých renovácií.
Flexibilný kameň: Povrchový systém vytvorený pre vonkajšiu izoláciu
Stenový systém Flexibilný kameň Justone bol navrhnutý presne podľa tejto logiky.
Pružný kameň sa vyznačuje vysokou flexibilitou: pohybuje sa s podkladom. Rozťahuje sa a zmršťuje v kroku s izolačnou vrstvou, takže - na rozdiel od dlaždíc alebo tvrdých náterov - nepraská pri rozdielnom pohybe.

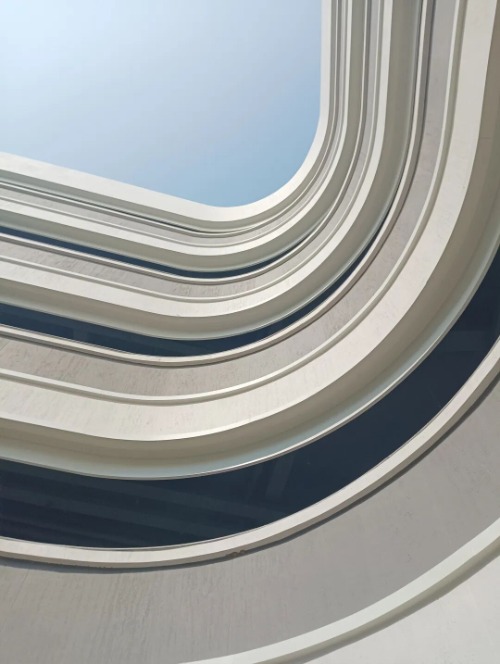

Obrázok 6: Geometria nie je prekážkou: ľahká flexibilná povrchová úprava sleduje zakrivené fasády namiesto toho, aby s nimi bojovala.
Flexibilný kameň váži len 2-10 kg/m2, čo je približne 1/20 hmotnosti mechanicky fixovaného (na sucho zaveseného) kameňa a 1/10 hmotnosti vonkajšieho obkladu. Nameraná pevnosť v ťahu na cementových podkladoch ďaleko presahuje národnú normu 600 kPa. Nízka hmotnosť a pevná väzba: izolačná vrstva už nemusí mať na zadnej strane ťažkú povrchovú úpravu.

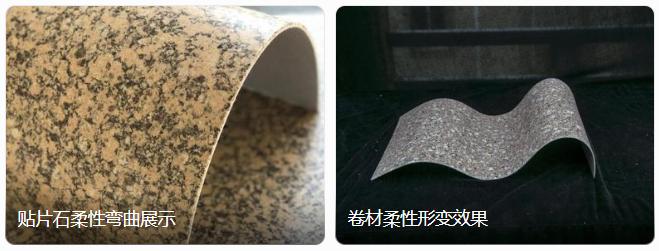

Obrázok 7: Kapacita pohybu v samotnom materiáli – ohybná kamenná doska ohnutá okolo polomeru a ohýbanie materiálu akosti.
Špeciálna lepiaca malta používa systém polymérnej malty na vodnej báze namiesto bežného cementového lepenia. Aplikuje sa celoplošným hladením a vytvrdzuje do súvislej vodotesnej membrány, ktorá utesňuje mikroskopické póry omietkovej vrstvy a spoje medzi doskami, pričom vonkajšiu stranu izolácie obalí ako jeden obal. Na rozhraní spoja nie sú žiadne dutiny nesúce vodu. Výsledkom je kompletný, utesnený vodotesný kryt, ktorý zabraňuje dažďovej vode a vlhkosti dostať sa k izolácii.

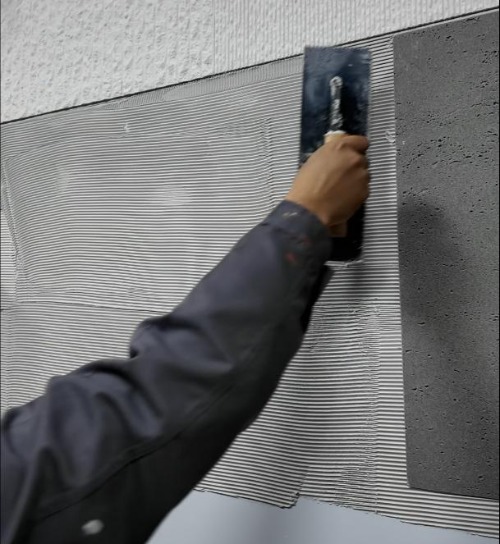

Obrázok 8: Celoplošné lepenie: špeciálna lepiaca malta sa rozotrie v rebrách po celej ploche, pričom za plechom nezostanú žiadne dutiny.
Flexibilný kameň tiež blokuje 99,1 % UV žiarenia a odoláva 2 000 hodinám umelého počasia s kriedovaním stupňa 0 a zmenou farby stupňa 1 alebo menej. Bežné nátery potrebujú renováciu každé tri až päť rokov; odolnosť flexibilného kameňa voči poveternostným vplyvom trvá 20 až 30 rokov. Akokoľvek dlho trvá izolačná vrstva, je vedľa nej.
Keď vonkajší izolačný systém zlyhá predčasne, často nie je na vine izolačný materiál – bola špecifikovaná nesprávna povrchová úprava.
Flexibilné spojenie umožňuje uvoľnenie stresu. Nízka hmotnosť a pevná väzba odstraňujú záťaž z izolácie. Hydroizolácia zabráni prenikaniu vody. Dlhodobá odolnosť voči poveternostným vplyvom znamená žiadnu častú renováciu.
Stena, ktorá chráni svoju izoláciu, je stenou, ktorá preberá zodpovednosť.
Pošlite nám svoju stavbu steny a klimatické podmienky a náš technický tím sa vám vráti s kompatibilným systémom – vrátane správ o teste pevnosti v ťahu, absorpcii vody, mrazu-rozmrazovaní a umelých poveternostných podmienkach pre váš projektový súbor.
